EMC测试设备-静电放电发生器HESD 16/30A

概述

　　人体常常携带静电，当评估电子设备遭受直接来自操作者和对邻近物体的静电放电时的抵抗性要求，称为静电放电测试。

ESD系列静电放电发生器采用国际领先技术，最佳的人体工学设计和完美的辅助电子电路，能够满足IEC 61000-4-2等标准要求，精确的模拟静电放电脉冲。

16kV和30kV两款最高放电电压可选，配合可更换放电网络，外置AC供电器或电池供电，与标准测试台组成一套完整的静电放电测试系统。

产品特点：

◆ 16kV和30kV放电电压 ◆ 模块化R/C网络，满足不同测试标准要求 ◆ 人性化结构设计，符合人体工学 ◆ HESD 16 / 30：一体机设计，内置电池

◆ 放电频率最高可达20Hz   ◆ HESD 30A：外置控制器(AC供电)，可靠性更高 ◆ 更换放电枪头更简单  ◆ 全兼容，认证级抗扰度试验仪器和系统

适用标准：

◆ IEC/EN 61000-4-2                                     ◆ IEC 60571

◆ GB/T 17626.2                                             ◆ ANSI C63.16

◆ IEC/EN 61326                                             ◆ IITU-T K20

◆ ISO 10605                                                   ◆ MIL-STD-1512/-1514/-750D/-883

◆ ISO 14304                                                   ◆ RTCA/DO-160

◆ IEC/EN 61000-6-1&-6-2                             ◆ JEDEC22-A114A

◆ IEC 61340-3-1                                             ◆ GR-1089-CORE

技术规格：

静电放电典型输出波形：

不同测试等级：

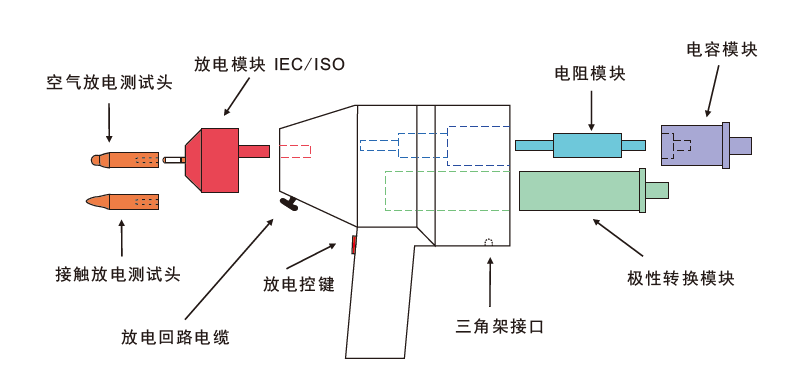

ESD 放电枪构造图：

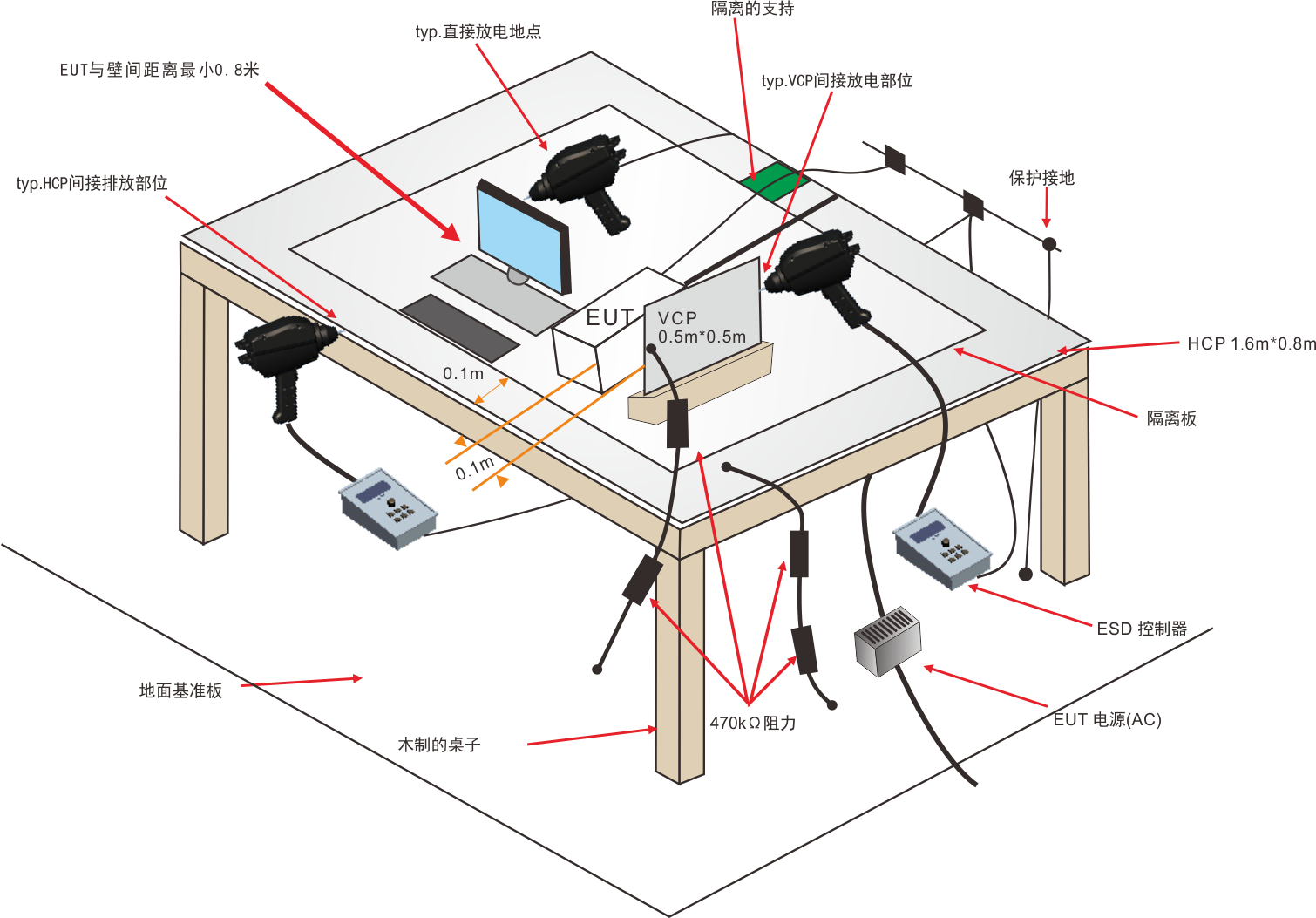

ESD 布置图：

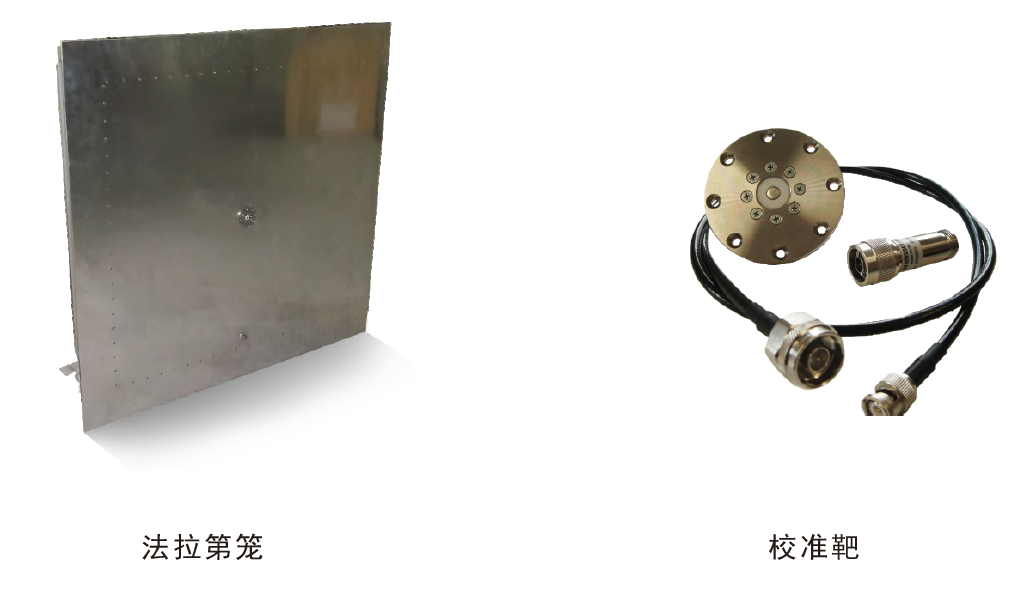

选型及配件：
