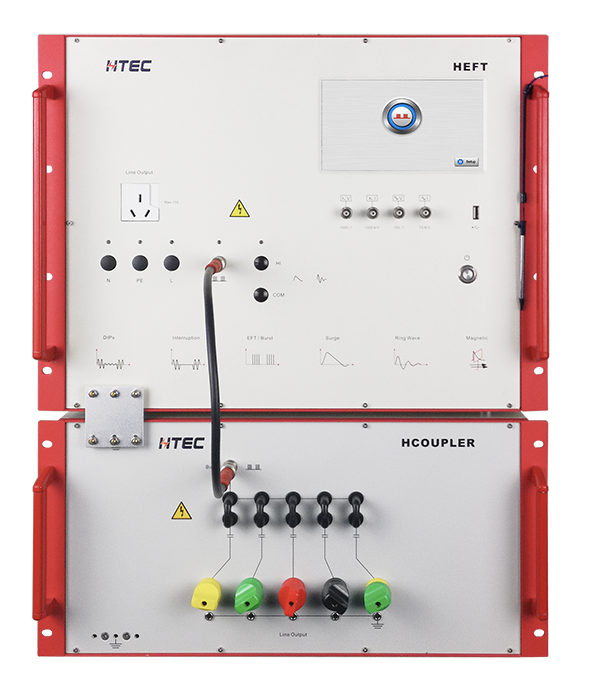

EMC测试设备-独立式电快速瞬变脉冲群发生器

概述

电快速脉冲群是由于电网中电机、电子机械开关或继电器触点等的开关或吸合而引起的现象，在工业测量或控制设备中经常会使用到这些控制单元。另外，使用公共供电系统的通常是日光灯镇流器，或一些小功率电器，这些电器都是电感负荷的， 在开关时就会产生干扰。电快速瞬变现象会引起微处理器发生故障或重置，不能进行正常操作。因此为了检验电子电气设备在遭遇到此种情况时的抗干扰性能，需要在产品研制阶段模拟出这种故障现象以评估产品的可靠性。HEFT系列抗扰度测试系统结合了单一测试系统优点,提供5kV和7kV两个等级测试电压，内置单相耦合去耦网络，具有IEC模式、连续模式、真实和随机模式，适合标准测试和研发阶段使用。

电快速瞬变脉冲群 EFT/B（Electrical Fast Transient/Burst）是指数量有限且清晰可辨的脉冲序列或持续时间有限的振荡，脉冲群中的单个脉冲有特定的重复周期、电压幅值，上升时间，脉宽。

群脉冲一般发生在电网中众多机械开关在切换过程（切断感性负载、继电器触点弹跳等）时所产生的干扰。这类干扰的特点是：成群出现的窄脉冲、脉冲的重复频率较高（kHz-MHz）、上升沿陡峭（ns级）、单个脉冲的持续时间短暂（10-100ns级）、幅度达到kV级。成群出现的窄脉冲可对半导体器件的结电容充电，当能量累计到一定程度后会引起线路或设备的出错。

脉冲群持续时间为15ms，其脉冲群间隔为300ms，单脉冲宽度为50ns±30%，脉冲幅度2KV，脉冲上升沿5ns±30%，脉冲重复率为2.5KHz±20%。正、负脉冲群干扰时间为1分钟。

HEFT电快速脉冲群系列主机配置7英寸触摸彩屏，带自动测试程序，IEC标准快速程序设定，提供USB接口和LAN网口，实现PC远程控制。丰富的选配件，包括耦合去耦网络（电流可达200A）、容性耦合夹、Burst校准套件等。

产品特点

7英寸触摸彩屏，测试等级±5kV和±7kV 、内置单相耦合去耦网络，外扩三相网络(200A)、多种脉冲群模式          （IEC标准/连续模式/随机模式)、可编辑单个试验程序和多个程序的组合

适用标准

IEC/ 61000-4-4                IEC/EN 61000-6-1              GB/T 17626.4

IEC/EN 61850-3               IEC/EN 61000-6-2              IEC/EN 61326

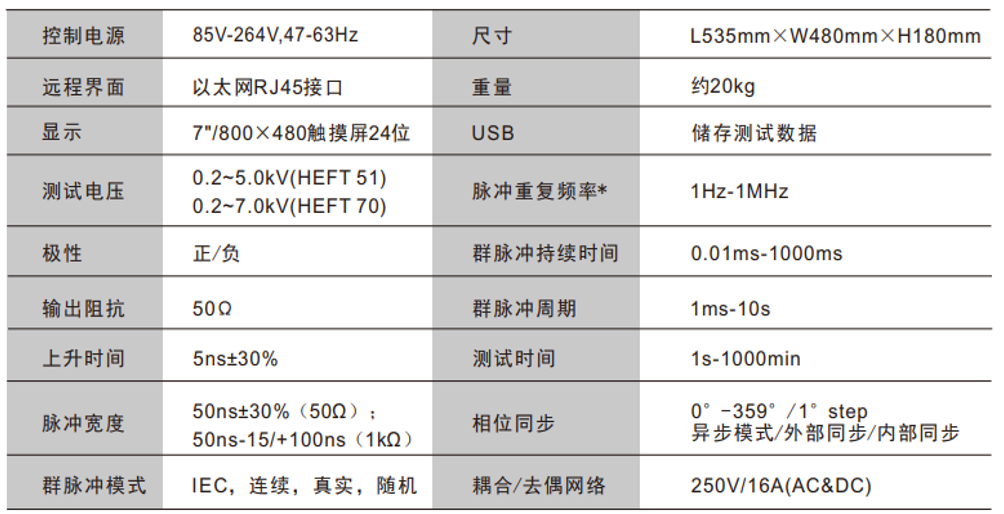

群脉冲EFT/Burst：

             *出厂默认5kHz，100kHz；1Hz-1MHz需要附加选件

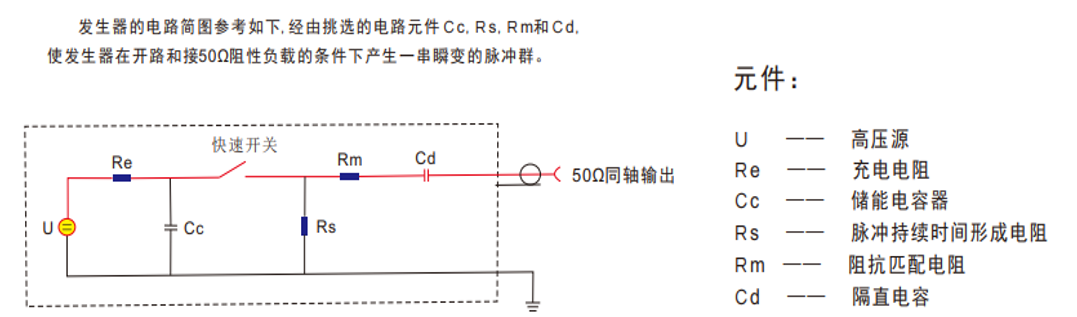

脉冲群发生器原理图：

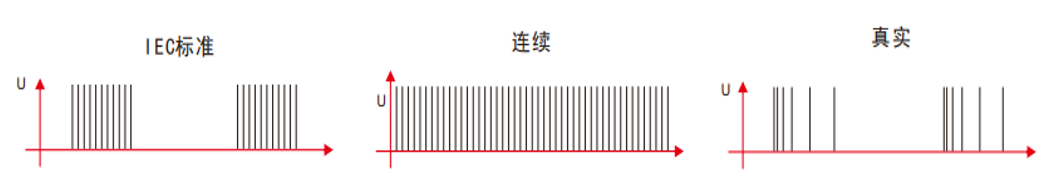

脉冲群模式：

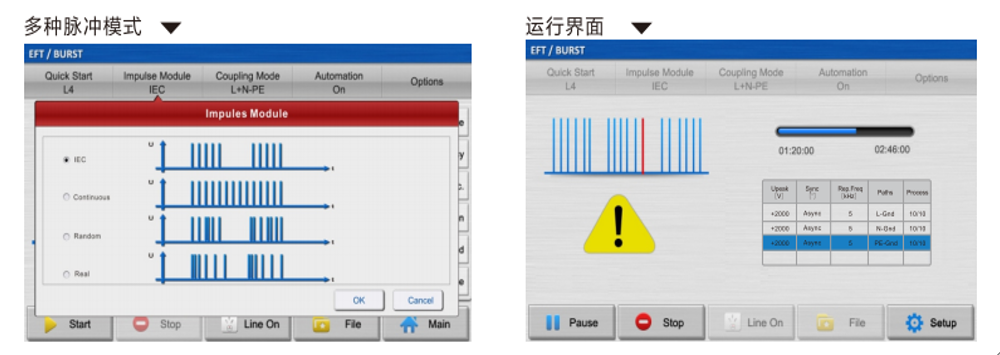

软件运行界面：

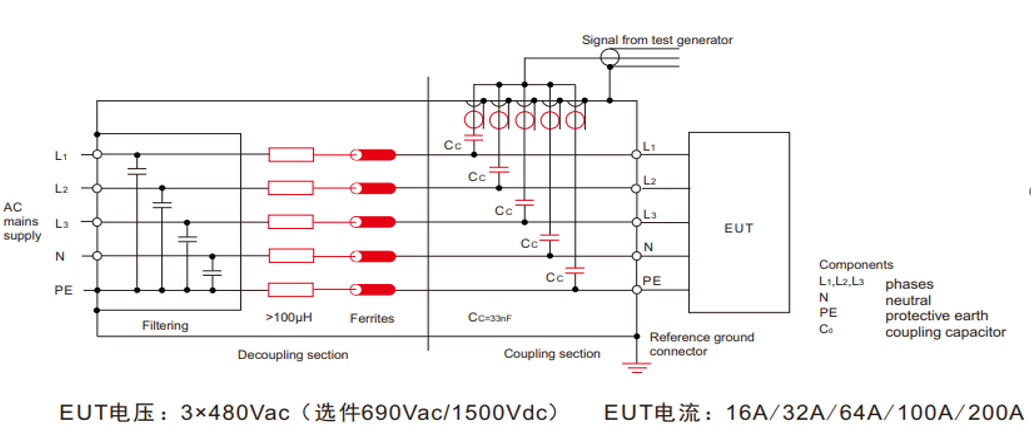

三相耦合去耦网络：

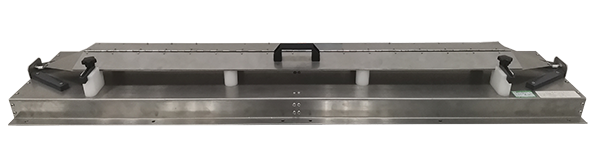

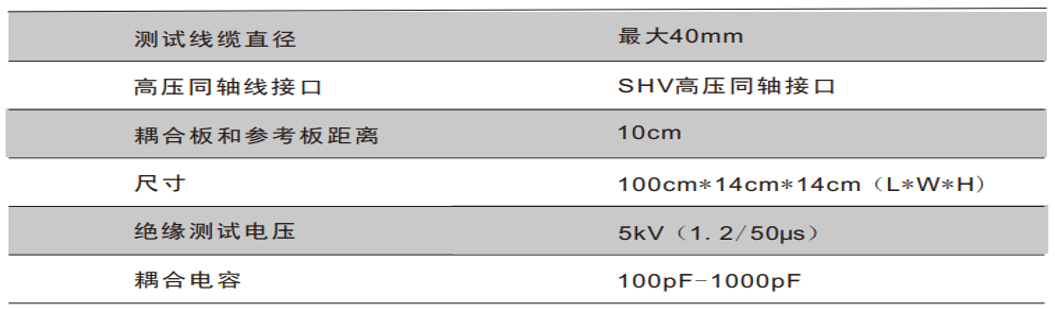

容性耦合夹:

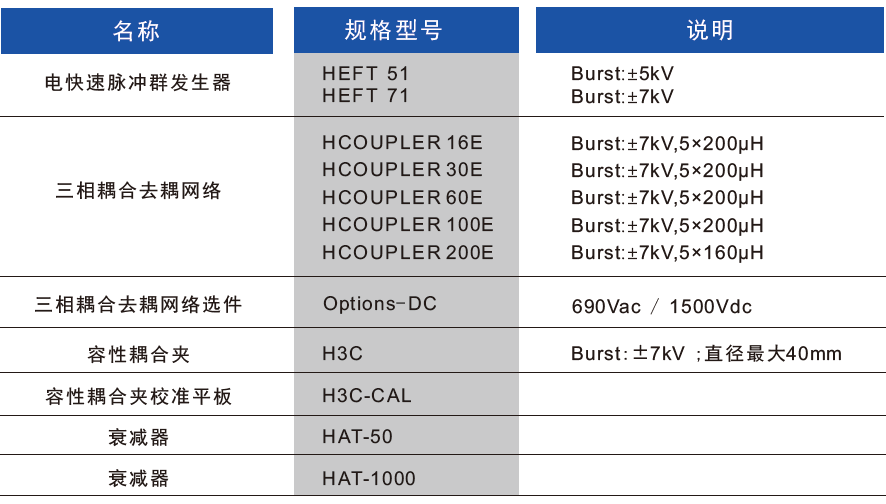

选配：
