EMC整改六步走法

电磁兼容性EMC（ElectroMagneticCompatibility）指设备或系统在电磁环境中按规定运行，错误环境中任何设备造成的难以忍受的干扰信号能力。因此，EMC包括两个要求：一方面，设备在正常运行中对环境的干扰信号不得超过一定的限值；另一方面，设备对环境中的干扰信号具有一定的抗干扰性，即电磁敏感性。

各种操作电子产品之间的干扰主要是通过电磁传输、电磁感应和电磁辐射相互关联和相互作用，在一定条件下会对操作机器和人员造成影响、影响和伤害。实际上有很多关于EMC领域的整改文章。

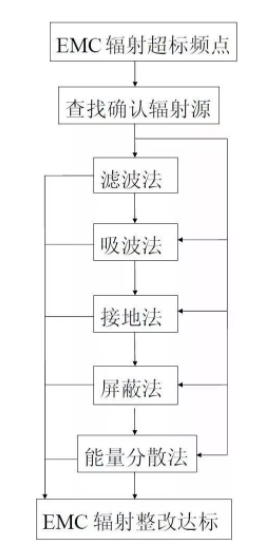

EMC整改的六个步骤如下:第一步是搜索确定辐射源，第二步是过滤，第三步是吸波，第四步是接地，第五步是屏蔽，第六步是动能分散。实际构思如图所示:

第一步：搜索确定辐射源的方法包括排除法、频谱分析仪频点检索法和元件共振频率分析法。排除法包括拔线法、分区工作排除法、低压小电流人体触摸法和区域屏蔽排除法。元件共振频率分析法是指晶体振动、DDR等部件的固定频率和倍频率分析分类法。

第二步：过滤一般分为电容滤波、RC滤波和LC滤波；

第三步：吸收电磁波的方法包括电路串联磁珠法、绕过磁环法和粘贴吸波材料法。应用吸收电磁波的方法时，应注意：过度辐射电磁波的频率必须在所使用的吸收材料所吸收的电磁波的范围内，否则吸收方法将无效。

第四步：接地法一般分为单点接地法和多点接地法。

第五步：屏蔽法一般采用屏蔽屏蔽法、机壳屏蔽法和PCB布线布局屏蔽法。

第六步:动能分散法是指一些待测物体监控软件可以利用展频、跳频等技术，对动能密集的频段进行宽频带宽和跳频，完成分散频段的动能，从而降低额外点射频率中的动能，即降低点射频率辐射的电磁波强度。因此，该方法对峰值毛边波辐射次数过多有明显效果，对包络波频辐射过多无显著效果。

这种EMC整改六步法更适用于普通电子设备的整改。但以上六种方法，事实上，天立军认为，虽然它们有助于提高EMC辐射整改效率，节省周期，快速根据EMC检测，但它不是EMC问题的全球解决方案，EMC问题最理想或设计端考虑，而不是使用一些“追逐”方案紧急。

EMC（ElectromagneticCompatibility）也就是说，我们常说的电磁兼容技术。它包含了EMI和EMS的需求，在电气设备或系统共同的电磁环境中，它既不受电磁环境的影响，也不受环境的影响。
