EMI测试是设计移动电源的一个关键性挑战

移动电源设计的关键设计测试是由EMI电子工程师经常担心测试EMI测试失败。若电路EMI几次测试失败将是一场噩梦。你必须日夜工作EMI实验室工作可以解决问题，防止商品发布延迟。对于移动电源等消费品，设计周期短，EMI验证限制严格，想加足够的EMI过滤器顺利完成EMI测试。但是你不想增加空间，也不想在电路层面增加太多的成本，这似乎很难两者兼而有之。

TIdesign低辐射EMI变压器参考设计（PMP9778)带来了这样的解决方案。可适用于2.7-4.4V输入电压.5V/3A.9V/2A和12V/1.5A功率，只适用于移动电源应用软件。根据布局和布局的升级TI设计能获得的裕度比在EN55022和CISPR22B六声贝高于级辐射测试。让我们来看看设计过程。

明确重要的电流通道

EMI从电流转变（di/dt）循环的高瞬时速率逐渐增加。因此，我们应该在设计开始时区分高di/dt关键路径。掌握开关电源中的电流传输路径和信号流是很重要的。

图1显示了变压器的拓扑结构和临界电流路径。S2合闭，S当1打开时，交流电流流过蓝色环路。S1合闭，S当2打开时，交流电流流过绿色环路。因此，电流通过输入电容器Cin，电感器L是一个连续电流，电流通过S2.S并导出电容器Cout是脉冲电流(红色环路)。因此，红色环路被定义为临界电流路径。这种方法最高EMI动能。在布局期间，应尽量避免被它包围的区域。

图1.升压转换器的临界电流路径

最小化高di/dt环路面积

图2所示为TPS61088引脚配备。图3显示TPS61088临界电流路径布局实例。NC引脚表示设备内部没有连接。因此，它们可以连接到PGND。从电气的角度来看，有两个NC引脚连接到PGND接地平面有利于排热，减少回路阻抗。EMI从角度看，两个NC引脚连接到PGND促进接地平面TPS61088的VOUT和PGND平面更接近对方。这使得导出电容器的布局更容易。从图3可以看出，06031-UF（或04021-UF）高频陶瓷电容器COUT_HF尽量挨近VOUT引脚会导致高di/dt环路面积最小。

图2.TPS61088引脚配置

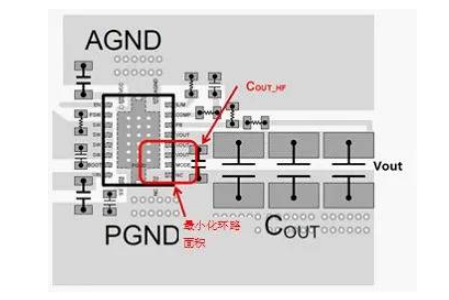

图3.TPS61088关键路径布局示例

距离接地平面10米的高度di/di以下计算公式可以强制回路的大场：

图4显示使用和不使用COUT_HF的辐射EMI结论。EMI根据COUT_HF改善了4dBuV/m。

(图4.带/没有COUT_HF的辐射EMI结论）

在关键路径下放置一个接地平面

高跟踪电感引起辐射EMI差，由于磁场强度与电感正相关，将固定接地平面放置在临界跟踪的下一层。

表1不同PCB板中的跟踪电感。您可以看到，在信号层和接地平面之间0.4mm四层绝缘厚度PCB其跟踪电感比1.2mm厚的2层PCB跟踪电感要小得多。因此，放置间距最小的固定接地平面的关键路径是减少EMI最有效的方法之一。

表1.跟踪电感(布线长度)=5cm）

PCBh（mm）Wg（mm）L（nH）单面PCB----522层PCB1.2103.64层PCB0.4101.2

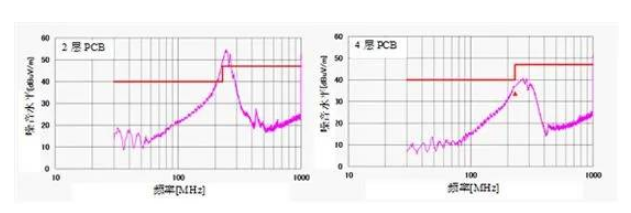

图5所示为2层PCB和4层PCB的辐射EMI结论。辐射是基于相同的布局和相同的试验条件EMI根据4层PCB可改进10dBuV/m。

图5.一个2层PCB和一个4层PCB的辐射EMI结果

加上RC缓冲器

如果辐射水平仍超过规定水平，且布局不能再改善，则在TPS61088SW加一个引脚RC缓冲器和电源接地有助于减少辐射EMI水准。RC缓冲器应放置在限位开关节点和电源接地位置（图6）。它能有效地抑制它SW电压环，这意味着在振铃频率环境下辐射EMI测试得到改进。

图6.RC缓冲器的布置

通过上述简单而有效的优化方式，良好的EMI性能在移动电源设计中成为可能。
