大量的EMI辐射源会对电路造成严重损坏

电磁干扰(EMI)这是我们生活的一部分。随着时间的流逝，有意和无意EMI大量的辐射源会对电路造成严重的损坏。这些辐射源的信号不一定会污染电路，但我们的目的是使低噪声系统远离这些危险。

我们可以想象，医生使用心电图诊断设备来准确诊断心脏。在知道这是一个高精度的测量设备后，我们不会担心诊断结果中会出现令人讨厌的噪音。这是一种低频测量，电子设备不超过1MHz。但是，如果使用一个EMI设计糟糕的ECG设备，而医生在检查过程中又用手机接电话，那么就有理由担心诊断结果。

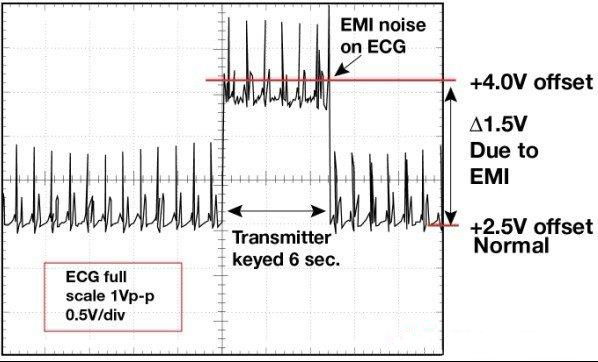

图1. 1.5英尺以外的发射器（F=470 MHz,P=0.5W）开启和关闭时ECG诊断设备的心脏检查结果

在图1中，系统的心脏输入信号约为0.25mVp-p。这个小信号需要60000V/V左右测量放大器增益。幸运的是，图1所示的情况并不意味着医疗用途ECG测量设备的实际性能。本测量实际上是在工程师的实验室中使用图2所示的电路板。

图2.精密型低电平 ESG 心率计电路板的正面图

不要陷入这种EMI陷阱。小心构建电路板，并使用一些阻力EMI它与模拟或数字电路的带宽无关。当应用程序电路附近有一个应用程序时EMI辐射源可能也可能不会对其产生影响。

当使用这个低频电路板时，手机的辐射噪声如何进入测量结果（见图1）？让我们回顾和研究整个过程EMI图。在EMI有三个因素起作用:辐射源、辐射信号传播的耦合通路和辐射受体。在这种情况下，辐射源是显而易见的。EMI信号源可以通过空气无线传输或通过PCB传导，且辐射源不明。

EMI(也称为射频干扰，RFI）受体通过直接传导或各种场传输被包围。这些场直接耦合到电路连接线和PCB在线路中，转换为传导型RFI。

在两个电荷之间形成一个力需要三个条件、磁和电磁场（辐射）。电场（伏特/距离）描述了两个物理点之间不均匀电荷分布形成的力。为了平衡电荷分布，电荷之间形成了一个力。

移动的电荷或电流形成磁场，对其周围的所有其他电荷施加力。这个场（或力）随着距离的增加而迅速减小。请注意，电场和磁场是相互关联的，一个变化，另一个变化。

最后，电子(或电荷)的加速度形成电磁场。这种电磁场是产EMI生的EMI最常见的传播原因。

有解决这个问题的办法吗？下次，我们将讨论并引起讨论一些辐射源的特点，并介绍一些小技巧，教你如何最小化这种辐射，敬请期待。
