汽车EMC实验室建设对车企的必要性

1.汽车EMC实验室建设的必要性

随着汽车电子设备数量和类型的增加以及工作频率的增加，汽车中的电磁环境变得越来越复杂。同时，汽车上的电子设备和器件，特别是半导体逻辑器件，对电磁干扰非常敏感，汽车内的电子设备经常相互干扰。即便如此，汽车电气设备的广泛应用仍在增加，其内部电磁环境将更加恶劣，电磁兼容性干扰将更加严重。

任何外国电子产品在应用于汽车之前都必须经过性能测试和测试EMC测试；在商业化之前，必须进行严格的匹配测试和最关键的匹配测试EMC认证。对于未经严格测试的电子产品，任何整车都不会使用，这也是国内企业难以进入国外汽车零部件供应链的关键。EMC涉及到整车的安全性和可靠性，所以国外汽车企业不会轻易使用零部件产品进行可靠性测试。

2.EMC实验室建设规划

浅谈汽车EMC实验室规划和施工类型，车辆级实验室除了增加车辆轮毂系统外，只有规模差异。这两个实验室都包括测试环境和测试系统，即汽车EMC测试所需的半电波暗室称为暗室。测试系统分为EM和EMS测试系统，即电磁骚扰测试和电磁干扰测试。

2.1.EMC测试环境规划

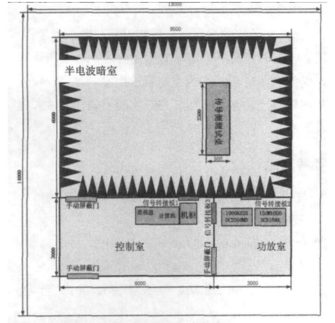

测试环境的一半电波暗室一般由暗室组成，控制室由暗室组成。.功率放大器的组成。暗室是一个屏蔽室，内部有吸波材料。屏蔽室的功能是防止室外电磁波进入实验室内部，阻断实验室内部电磁波的传输；吸波材料的功能是吸收实验室内被测部件发出的电磁波，避免反射引起的测试结果错误；控制室用于放置完全兼容的接收器.信号发生器、监控计算机等设备用于完成测试过程和结果的监控；功率放大器放置在功率放大器室内。功率放大器本身具有强辐射，对人体有害，因此单独放置。

电波暗室本身就是一个空旷的地方，模拟空旷，没有电磁干扰，所以EMC实验室建议在相对安静、无振动和强电磁的环境中建造。同时，它是专门为汽车零部件或整车建造的EMC排烟问题必须在实验室考虑。针对汽车零部件EMC实验室建议在暗室墙上留一个波导管，提供光电传输通道或方便引入压缩空气管道。波导管将在未来的实验中发挥重要作用。由于控制室也是装电话滤波器和信号滤波器，因为控制室也是屏蔽室，这两个滤波器的安装可以解决与外界沟通的问题。

2.2.EMC测试系统规划

EMC测试系统的选择将直接影响可以完成的测试标准和实验室测试能力，因此有目的的研究和选择尤为重要。EMC国际标准.地区.标准化组织制定的相关标准，如汽车工业协会。EMC自20世纪60年代以来，该标准已经经历了大约50年的发展。每个标准组织的标准基本上包括车辆和零部件测试标准，每个标准之间形成了相应的参考关系，即除了标准严格性的差异外，在测试内容和测试方法上也有趋同的趋势。

CISPR组织和ISO制定的标准涵盖了所有类型的汽车EMC同时，测试的内容也为其他区域组织和企业标准提供了模式和基础。

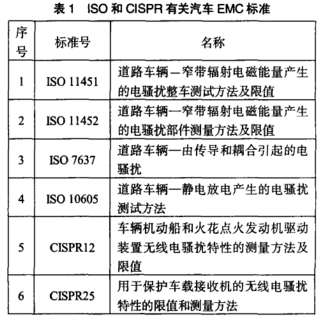

ISO和CISPR制定相关车辆EMC下表L中的标准包括：

除了标准严格性的差异外，测试内容和测试方法也趋同，这也为资金相对匮乏的公司或机构提供了逐步建设的机会。此时，有必要在规划中详细考虑哪些设备必须一次性到位，哪些设备可以逐步改进。对于我们讨论的测试系统，如果计划逐步实施，我们可以考虑协调测试项目或测试强度。例如，我们可以单独列出暗室外的瞬态干扰和抗干扰设备，单独列出静电放电设备，或逐步购买昂贵的功率放大器。

3.EMC实验室建设中应注意的问题

由于项目的实施一般都是环境与系统分离，因此在各自的建设或选择过程中应注意的问题也在这里分别讨论。

3.1.EMC试验环境(半电波暗室)建设中应注意问题

半电波暗室建设前必须满足以下要求：

(1)3米法暗室L*W*H大约为9m*6m*6m，十米法暗室L*W*H大约为21m*13m*9m，实验室要求建筑物的母体没有被分割，也没有建筑物或构筑物的梁.柱；

(2)地面平整度地面平整度不得超过3米mm，不允许累积误差。在暗室的安装范围内，由于拼接的屏蔽板是工厂成品的标准尺寸，因此地面平整度不累积误差而导致地面倾斜。如果地面不平，会造成组装困难，影响屏蔽效果；

(3)提供地线地阻小于0的暗室独立接地系统.5Ω；

(4)供电系统在接入滤波器前无漏电保护装置或隔离变压器隔离；电力系统容量供应满足试验和暗室配电要求，并考虑被测物体的用电方式和容量；

(5)整车或零件测试的实验室必须考虑整车或零件进入实验室的方法，即规划好屏蔽门的形式；

(6)基础和实验室地面的承重应考虑满足测试设备和车辆或零件的承重要求。

在暗室建设过程中必须考虑以下问题:

(1)铁氧体背板需要选用环保木工板，因为实验室环境封闭，非环保材料会直接造成环境污染；

(2)确定吸波尖的安装方法，不适当的安装方法会造成安装不安全或污染试验环境；

(3)实验室周围及顶部防水，由于屏蔽材料直接接缝处填充的屏蔽衬垫见水可能生锈，可导致屏蔽效果变差；

(4)由于接口板处的屏蔽效率相对容易出现问题，每个隔断室的接口板尽量选择保守的接口形式；

(5)暗室和功放室的门要与测试系统连接，以确保测试人员的安全。

3.2.应注意测试系统

问题如果你选择了合适的EMC测试系统供应商，一般来说，测试系统没有问题。唯一需要注意的是，如果测试系统的关键仪器和设备是从国外进口的，因为国内规定进口的设备在使用前需要在国内计量机构重新计量，因此在购买前应明确这部分成本。
