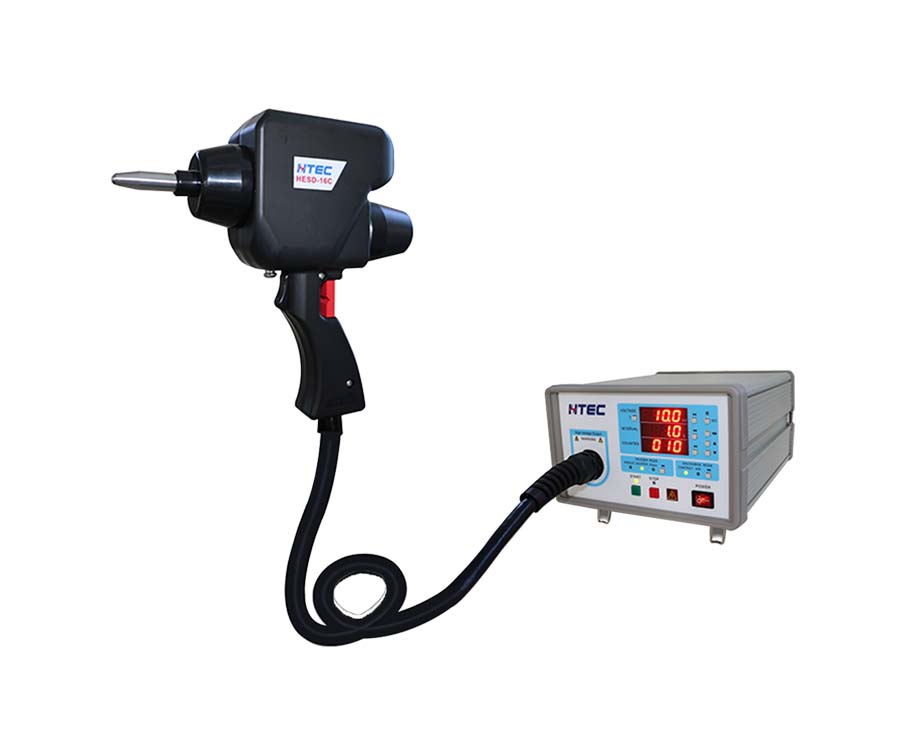

静电放电发生器(又称静电放电抗扰测试仪)是一种性能完全满足IEC61000-4-2标准要求的测试仪。
HESD 16C最大静电电压可达到20kV,足以满足标准中最严格的静电电压要求(第四级空气放电静电电压要求为15kV),适用于未来更多的应用领域和新标准。
因此,静电放电抗扰测试仪可用于大多数电子设备的静电放电测试,并能保证试验的可比性和再现性。
一、主要技术指标
静电放电抗扰度测试仪主要技术指标见表1所示。
输出电压 | 0.1~20.0kV ±5%(内置IEC四级放电标准) | |
电压极性 | 正、负或者正负交替。 | |
放电电流上升时间 | 0.7~1ns | |
触发模式 | SINGLE | 单次 |
COUNT | 按设定的放电次数放电 | |
20pps | 20次/秒 | |
放电模式 | 接触或空气 | |
放电间隔 | 0.1~100s(当20pps模式下,放电间隔为0.05s) | |
放电次数 | 1~10000 | |
放电电容 | 150pF(特殊要求可定制) | |
放电电阻 | 330Ω(特殊要求可定制) | |
放电电极 | 圆锥形接触放电电极及球形空气放电电极 | |
使用环境 | 温度:10℃~35℃ 相对湿度:30%~60% | |
电源 | 单相AC85~265V,50/60Hz | |
外形尺寸(mm) | 主机370×290×180(D×W×H) | |
重量 | 约6kg |
表1 静电放电抗扰度测试仪主要技术指标
二,仪器放电参数设置方法

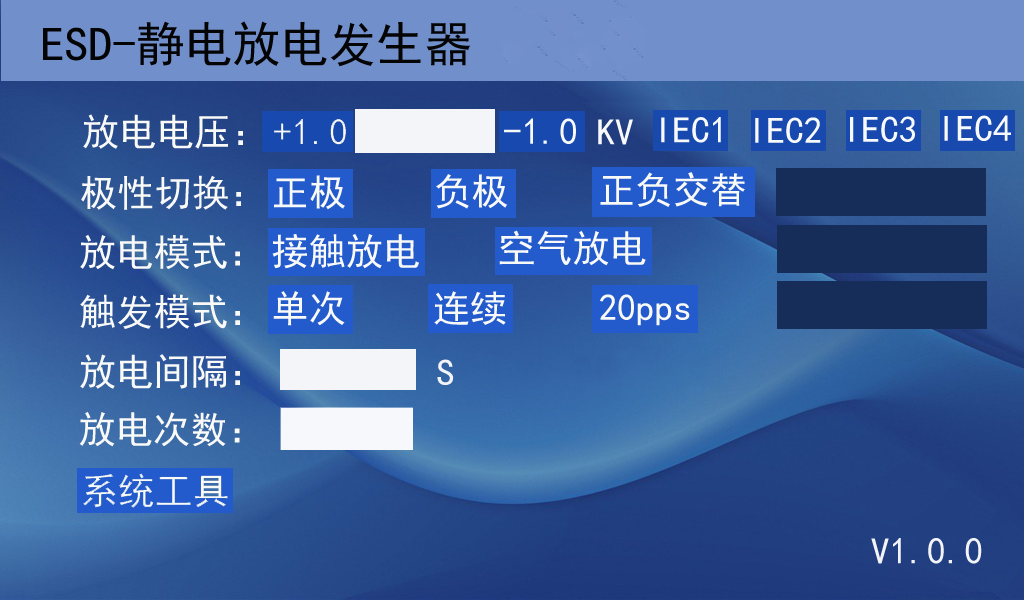

图1 静电放电参数设置界面示意图
(1)放电电压设置
图2 输入电压小键盘界面示意图
点按放电电压设置区域(编辑框)可以改变电压,点击编辑框即弹出小键盘框(如图2所示),直接点击数字按钮输入所需放电电压值,电压设定范围0.1~20kV,小数点保留1位。
IEC1对应2kV,接触与空气模式相同;
IEC2对应4kV,接触与空气模式相同;
IEC3对应接触模式6kV,空气模式8kV;
IEC4对应接触模式8kV,空气模式15kV。
“+1.0”、“-1.0”按钮用于在编辑框当前数字上加减1kV;
方向按钮用于移动输入光标;
“”按钮用于删除光标所在位置的数字或者小数点;
“”按钮用于确认编辑框中的数值,点按即退出小键盘窗口;
“”按钮用于退出小键盘窗口,编辑框中的数值被放弃。
当仪器处于待放电状态时(即点按“运行”后“运行”按钮变为“停止”按钮时),不可以修改放电电压,点按编辑框无效。
(1) 放电间隔时间设置
图3 输入放电间隔时间小键盘界面示意图
点按放电间隔时间设置区域(编辑框)可以改变放电间隔时间,点击编辑框即弹出小键盘框(如图3所示),直接点击数字按钮输入所需放电间隔时间值,放电间隔时间设定范围0.1~100秒,小数点保留1位。
方向按钮用于移动输入光标;
“”按钮用于删除光标所在位置的数字或者小数点;
“”按钮用于确认编辑框中的数值,点按即退出小键盘窗口;
“”按钮用于退出小键盘窗口,编辑框中的数值被放弃。
当仪器处于待放电状态时(即点按“启动”后“启动”按钮变为“停止”按钮时),不可以修改放电间隔时间,点按无效。
最常用间隔时间为1秒。
另外通过“20pps”按钮可以选择每秒20次放电(即放电间隔时间为0.05秒)方式,用于对初次测试的被测对象的全部可触及部位进行快速扫描放电,以尽快了解到被测对象的敏感部位。
(3)放电次数设置
图4 输入放电次数的小键盘界面示意图
放电次数是指:指定放电部位,单极性连续放电的次数。
点按放电次数设置区域(编辑框)可以改变放电次数,点击编辑框即弹出小键盘框(如图4所示),直接点击数字按钮输入所需放电次数值,放电次数设定范围1~10000次。
方向按钮用于移动输入光标;
“”按钮用于删除光标所在位置的数字或者小数点;
“”按钮用于确认编辑框中的数值,点按即退出小键盘窗口;
“”按钮用于退出小键盘窗口,编辑框中的数值被放弃。
当仪器处于待放电状态时(即点按“启动”后“启动”按钮变为“停止”按钮时),不可以修改放电次数,点按无效。
(4)放电触发模式选择
图5 触发模式单选控制区域示意图
点按放电触发模式选择区域中的相应按钮,可以选择放电触发模式。
“单次”表示每按一下放电枪的扳机就放电一次;
“连续”表示按下并释放扳机后,仪器进入重复放电状态,放电计开始计数,并对放电进行计数,计数到设定的放电次数后,自动退出放电状态。期间再次按下并释放扳机可以暂停放电,再次按下并释放扳机继续放电,放电次数延续计数。
“20PPS”表示快速扫描模式,操作方法完全同“连续”模式,只是速度快,只计数。
只有在接触放电模式下才可以选择放电触发模式,空气放电模式下依照标准规定的放电方法,只能选择“单次”触发模式。
当仪器处于待放电状态时(即点按“运行”后“运行”按钮变为“停止”按钮时),不可以修改放电触发模式,点按无效。
(5)正负循环放电的控制
图6
正负循环放电是:正负放电极性自动循环交替的放电模式。
例如:正电压,放电5次的状态下,当持续放电5次完成后,退出放电状态。稍等几秒后,仪器自动切换到负电压,并进入待放电状态。当负电压5次放电完成后,自动退出放电状态,等待点击运行按钮,进入下一个放电循环。
放电的正负循环放电控制按钮如图6所示,点按按钮可以改变正负循环放电的状态。
当仪器处于待放电状态时(即点按“运行”后“运行”按钮变为“停止”按钮时),不可以修改正负循环模式,点按无效。
(6)接触放电与空气放电的选择
图7 图8
接触放电是指:对被测设备(简称EUT)可触及的金属或者其它导电部件,用放电枪头直接接触被测设备进行放电的方式。放电时,不应在放电头与接触面间产生火花。
空气放电是指:针对被测设备外壳为绝缘体或者部分绝缘体,以及被测设备的插座等,采用球头电极对被测设备外壳的绝缘部分和插座进行放电测试。放电应遵循由远渐近的方法,即在放电头距被测设备表面足够远的距离(一般1mm对应1kV),按下放电枪扳机不放,使放电头以垂直试品表面的角度渐渐靠近被试品,直至产生放电(即出现放电火花),此时应迅速释放扳机并向后撤放电枪,此即为完成一次空气放电。有些被测对象绝缘性能良好,即使放电头直接接触到其表面也不会产生放电。
对于绝缘表面,可以在两次放电之间用放电刷进行一次残存电荷的泄放。此操作或不为部分行业标准所接受,以行业标准规定为准。
空气放电模式下,只能选“单次”触发模式。
当仪器处于待放电状态时(即点按“运行”后“运行”按钮变为“停止”按钮时),不可以修改放电次数,点按无效。
三、放电枪

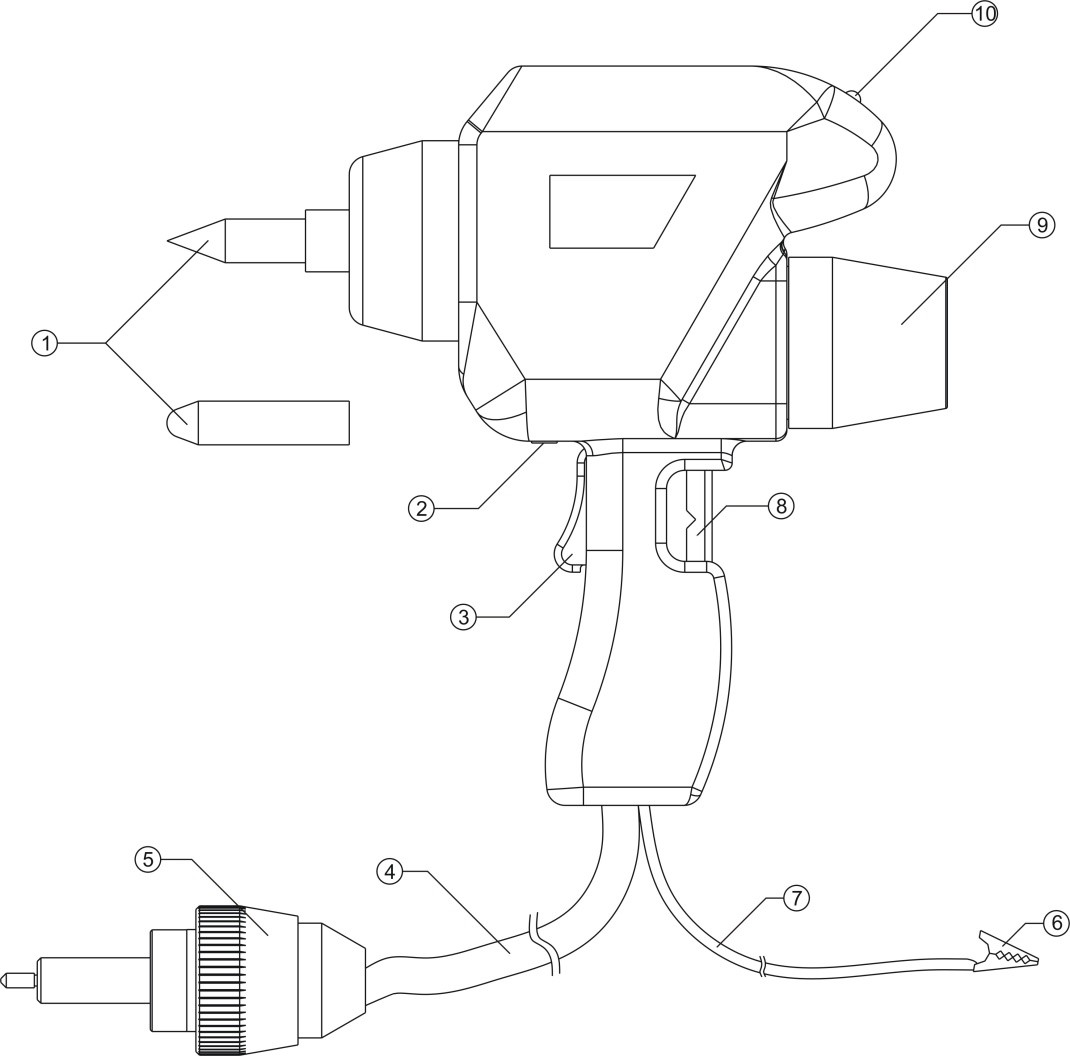

放电枪的外形见图9所示。
图9 放电枪
图中各部分功能如下:
(1) 放电电极
放电电极有两个。一个为圆锥形,另一个为球形。前者用于接触放电试验,后者用于空气放电试验。根据试验要求的不同,用户可自行更换使用。注意圆锥体电极不可撞击及防止摔落,以免损伤尖端。同时也要注意勿划伤手。
(2) 放电枪接地端子
(3) 放电枪扳机
放电枪扳机的操作与触发模式有关,首先要进入待放电状态(即点按“运行”后“运行”按钮变为“停止”按钮时)。
对于单次触发来说,要扣一次扳机,放一次电。
对于连续、20pps二种触发模式来说,只要扣一下扳机,主机显示屏上放电计数开始计数,进入放电状态,放电便一直进行,计数框对放电计数,直到达到预定放电次数退出待放电状态。
对于“连续”模式放电速率由放电间隔时间来控制。对于20pps模式,放电速率固定为每秒20次。
空气放电模式下,触发模式固定为单次。操作时,在放电枪距离试品足够远(确保不会产生放电)的情况下按下扳机不放。此时枪头已带高压电,慢慢靠近试品直至产生放电。产生放电后,应立即放开扳机,切断高压通道,避免多次放电。
(4) 高压复合电缆
用来将直流高压电源的输出电压连接到放电枪中。放电枪的控制线,也复合在这根电缆中。
(5) 高压插头
用于连接主机及放电枪,开机前应插好高压插头,否则高压电源无法开启。插高压插头时应仔细使插头上的销孔对准插座内的销子,而后轻轻的推压盖将插头推入,最后旋紧插头压盖。切不可硬插,以免损坏插针。切勿用力推拉高压电缆,应手握压盖进行插拔操作。
(6) 接地线夹
便于夹住参考接地板或试品的接地端子。
(7) 接地线
用于连接放电枪与参考接地板或试品的接地端子,形成放电回路。
(8) 放电枪安装把
用于把放电枪安装于放电枪架(选配)上。
(9) 阻容套件盖
旋下阻容套件盖可方便更换阻容套件。注意:安装好阻容套件后应旋紧阻容套件盖。
(10) 指示灯
灯显示绿色时表示高压插头已连接好。灯不亮表示高压插头未插好,应关机重新插好高压插头。当放电瞬间灯闪显红色,指示已完成一次放电。
四、试验步骤
1、插好放电枪插头;
2、插好仪器电源插头;
3、打开静电放电发生器电源,待仪器启动进入操作窗口;
4、按照试验配置要求连接放电枪接地回线;
5、开启试品电源并进入正常工作状态;
6、设定放电电压;
7、设定放电间隔时间(;
8、设定放电次数;
9、设定放电模式;
10、设定放电触发模式;
11、选择是否要正负循环测试;
12、点按“运行”按钮进入待放电状态,此时“运行”按钮改变为“停止”按钮;
13、放电枪头对准放电部位,扣一次扳机就进入放电状态,此时技术框变为红底色。中间扣一次扳机就退出放电状态,在一次扣扳机则又进入放电状态。
14、每放电一次计数框计数加1,直至到设定的放电次数退出放电和待放电状态。此时“停止”按钮又变回“运行”按钮。中间可以点按“停止”按钮直接退出放电和待放电状态。
15、如果处于正负循环放电模式下,在放电到设定次数后退出放电状态后,等待约3秒钟,放电发生器自动切换放电极性并进入待放电状态。只有点按“停止”按钮才能退出。
