雷击浪涌试验装置应用范围和方法

CE这是一个安全认证标准，被视为制造商打开并进入欧洲市场的护照。从2013年1月2日起，所有进入欧洲市场的电子和电气产品都应该贴上标签CE电磁兼容的标志（EMC）测试则是CE认证中一块认证测试。EMC试验包括辐射干扰度（EMI），静电放电干扰度（ESD），电快速瞬变脉冲群抗扰度（EFT），电压下降干扰度（CSS）雷击浪涌干扰度（SG）。本文主要讨论雷击浪涌测试。

试验方法：

雷击浪涌的原因是电力系统的开关瞬态和闪电瞬态；浪涌抗干扰试验的目的是建立一个共同的基准，以评估电气和电子设备在浪涌（冲击）期间的性能。根据标准IEC61000-4-5浪涌冲击抗扰试验一般要求，雷击浪涌发生器模拟1.2/50us电压波形，8/20us10/7000电流波形和组合波us，5/320us），实验目的是通过耦合网络将波形耦合到测量电路中。根据电压的严重程度，实验等级分为1、2、3、4和X，其中X和为开放等级，每个等级对应的电压强度如表1所示。严重等级的应用范围取决于环境（可能发生浪涌的环境）和安装条件，一般按以下条件分类：

一级：工厂或电站控制室等环境保护较好。

二级：环境有一定的保护，如工厂无强干扰。

三级：普通电磁骚扰环境，对电缆网络、工业工作场所、变电站等设备没有特殊的安装要求。

四级：受严重骚扰的环境，如民用架空线，未受保护的高压变电所。

X等级：特殊等级，由用户与厂家协商确定。具体产品选择哪一级，一般由产品标准决定。

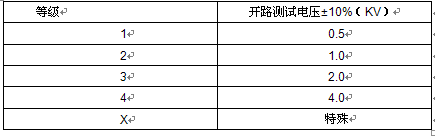

表1：测试等级

实验结果：

雷击浪涌试验是一种破坏性试验，根据被测物体的破坏程度，以下几种情况：

a）功能或性能暂时丧失或降低，但骚扰停止后可自行恢复，无需操作者干预；

b）在制造商、委托人或买方规定的限值范围内，性能正常

c）因设备硬件或软件损坏或数据丢失而无法恢复的功能丧失或性能降低。

d）暂时丧失或降低功能或性能，但需要操作人员的干预才能恢复；

应用范围：

根据最新的电磁兼容（EMC）指令2004/108/EC，家用无线电和电视接收机、移动无线电设备、医疗和科学设备、家用电器和家用电子设备、教学电子设备、无线电广播和电视发射设备、工业制造设备、移动无线电通信和商业无线电设备、信息技术设备、航空和导航无线电设备、通信网络设备和仪器、一般灯具和荧光灯等电子电气产品需要进行浪涌抗扰测试。结合照明行业，在标准中EN61547普通照明设备.EMC抗干扰条款5.7中提出了以下照明产品浪涌抗扰测试标准：

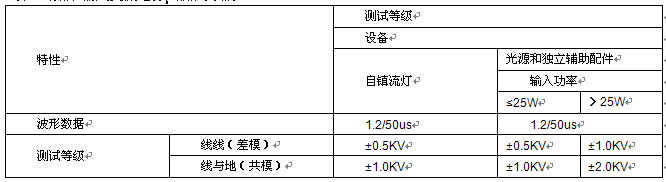

表2:浪涌-输入交流电源口试验等级
