EMC测试入门——研发工程师必备

大家知道，大多数电子产品基本都强制或建议进行EMC测试（山寨电子产品除外，所以山寨电子产品的EMC性能也是不敢苟同的哦！），目的就是保证产品不能对所处的电磁环境造成不可接受的影响，同时也希望产品能在某些电磁环境中能正常可靠工作。

EMC测试项目包括EMI(电磁干扰)测试和EMS(电磁抗干扰)测试。

  1   EMI测试项目包括：

1、Radiated Emission －辐射骚扰测试

测试通过空间传播的电磁能量。

2、Conducted Emission－传导骚扰测试

测试沿电源线、控制线或信号线的电磁能量。

3、Harmonic－谐波电流骚扰测试

主要测量EUT工作时注入到电网中的谐波。

4、Flicker－电压变化和闪烁测试

  2   EMS测试项目包括：

1、ESD－静电抗扰度测试

模拟操作人员或物体在接触设备时的放电以及人或物体对邻近物体的放电。

2、RS－射频电磁场辐射抗扰度测试

测试被试设备对空间电磁骚扰的抗扰性。

3、CS－射频场感应的传导骚扰抗扰度测试

测试被试设备对沿电源线、控制线或信号线传输的电磁能量的敏感度。

4、DIP－电压暂降，短时中断和电压变化抗扰度测试

模拟由低压、中压或高压网络中的故障所造成（短路或接地故障）的电压瞬时跌落和中断；以及有连接到电网的负荷连续变化引起的电压变化。

5、SURGE－浪涌（冲击）抗扰度测试

模拟电网中的故障：雷击（直接或间接）对设备的干扰，电网中的开关操作。放电波形为开路电压1.2us/50us、短路电流8us/20us的脉冲。特点是上升时间慢（相对EFT/B）、持续时间较长、能量大。

6、EFT－电快速瞬变脉冲群抗扰度测试

模拟对电感性负载的切换（如继电器、接触器）；对高压开关的切换（如真空开关）设备的干扰。放电波形为5ns/50ns（上升沿5ns，半波时间50ns）的脉冲串，脉冲串持续时间15ms，脉冲周期为300ms。特点是上升时间快、持续时间短、能量低，但有较高的重复频率。

7、PMS-工频磁场抗扰度测试

  3   EMC暗室和实验使用的部分仪器

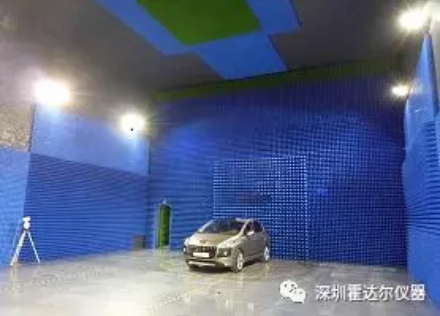

图1 电波暗室/EMC测试

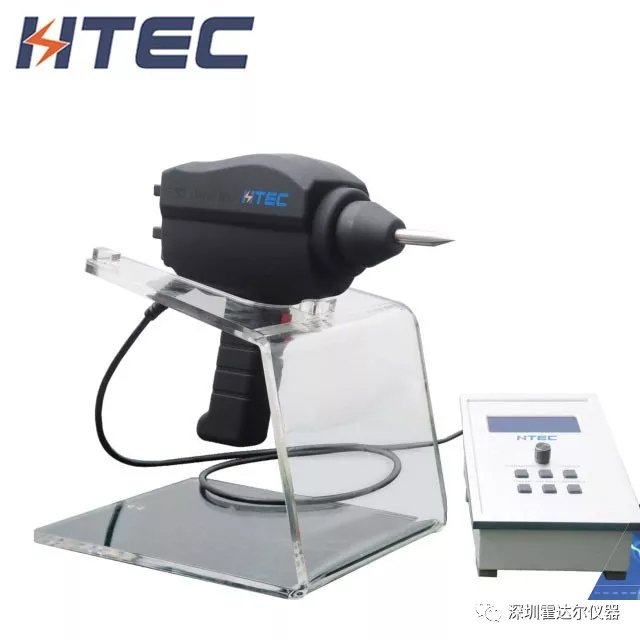

图2 ESD实验静电枪

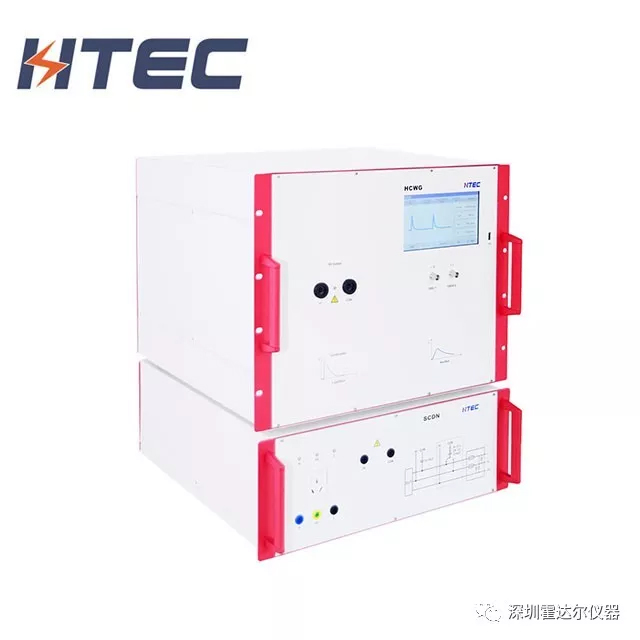

图3 浪涌发生器

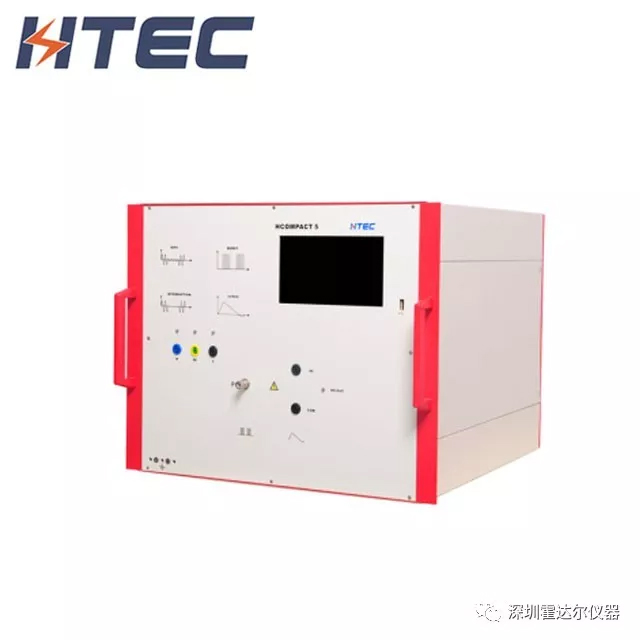

图4 HCOMPACT5多功能抗扰度测试仪
